ADC，Analog-to-Digital Converter的縮寫，指模/數轉換器或者模擬/數字轉換器。是指將連續變量的模擬信號轉換為離散的數字信號的器件。真實世界的模擬信號，例如溫度、壓力、聲音或者圖像等，需要轉換成更容易儲存、處理和發射的數字形式。模/數轉換器可以實現這個功能，在各種不同的產品中都可以找到它的身影。
ADC，Analog-to-Digital Converter的縮寫，指模/數轉換器或者模數轉換器［1］ 。是指將連續變化的模擬信號轉換為離散的數字信號的器件。真實世界的模擬信號，例如溫度、壓力、聲音或者圖像等，需要轉換成更容易儲存、處理和發射的數字形式。模/數轉換器可以實現這個功能，在各種不同的產品中都可以找到它的身影。
與之相對應的DAC，Digital-to-Analog Converter，它是ADC模數轉換的逆向過程。
ADC最早用于對無線信號向數字信號轉換。如電視信號，長短播電臺發接收等。
ADC，Analog-to-Digital Converter的縮寫，指模/數轉換器或者模數轉換器［1］ 。是指將連續變化的模擬信號轉換為離散的數字信號的器件。真實世界的模擬信號，例如溫度、壓力、聲音或者圖像等，需要轉換成更容易儲存、處理和發射的數字形式。模/數轉換器可以實現這個功能，在各種不同的產品中都可以找到它的身影。
與之相對應的DAC，Digital-to-Analog Converter，它是ADC模數轉換的逆向過程。
ADC最早用于對無線信號向數字信號轉換。如電視信號，長短播電臺發接收等。
速度和精度
模擬數字轉換器的速度根據其種類有較大的差異。威爾金森模擬數字轉換器受到其時鐘率的限制。頻率超過300兆赫茲已經成為可能。轉換所需的時間直接與通道的數量成比例。對于一個逐次逼近（successive-approximation）模擬數字轉換器，其轉換時間與通道數量的對數成比例。這樣，大量通道可以使逐次逼近轉換器比威爾金森轉換器快。然而，威爾金斯轉換器小號的時間是數字的，而逐次逼近轉換器是模擬的。由于模擬的自身就比數字的更慢，當通道數量增加，所需的時間也增加。這樣，其在工作時具有相互競爭的過程。Flash模擬數字轉換器是這三種里面最快的一種，轉換基本是以一個單獨平行的過程。對于一個8位單元，轉換可以在十幾個納秒的時間內完成。
人們期望在速度和精確度之間達到一個最佳平衡。Flash模擬數字轉換器具有與比較器水平的漂移和不確定性，這將導致通道寬度的不均一性。結果是Flash模擬數字轉換器的線性不佳。對于逐次逼近模擬數字轉換器，糟糕的線性也很明顯，不過這還是比Flash模擬數字轉換器好一點。這里，非線性是源于減法過程的誤差積累。在這一點上，威爾金森轉換器是表現最好的。它們擁有最好的微分非線性。其他種類的轉換器則要求通道平滑，以達到像威爾金森轉換器的水平。
數字輸出選擇
1.高端儀表促進了更快的ADC速度和更多的通道數與密度，設計者必須評估轉換器的輸出格式，以及基本的轉換性能。
2.主要的輸出選項是CMOS（互補金屬氧化物半導體）、LVDS（低壓差分信令），以及CML（電流模式邏輯）。
3.要考慮的問題包括：功耗、瞬變、數據與時鐘的變形，以及對噪聲的抑制能力。
4.對于布局的考慮也是轉換輸出選擇中的一個方面，尤其當采用LVDS技術時。
當設計者有多種ADC選擇時，他們必須考慮采用哪種類型的數字數據輸出：CMOS（互補金屬氧化物半導體）、LVDS（低壓差分信令），還是CML（電流模式邏輯）。ADC中所采用的每種數字輸出類型都各有優缺點，設計者應結合自己的應用來考慮。這些因素取決于ADC的采樣速率與分辨率、輸出數據速率，以及系統設計的功率要求，等等。
ADC原理
下面我們以逐次逼近ADC為例介紹一下其原理。逐次逼近ADC的工作原理是它首先得到最高的有效位，然后是第二個最高有效位，直到得到最后一個。ADCV08832是一個低功耗版本的器件，它的操作電壓較低。
對于任何逐次逼近ADC，都有5個組成部分：第一部分是DAC，其中含有一個算術邏輯測試單元，會比較DAC的輸出和模擬信號的輸入，直到兩者接近;第二部分是輸出寄存器;第三部分是比較器，逐次逼近ADC僅含有一個比較器，所以功耗和管芯尺寸都比較小;第四部分是邏輯電路;第五部分是時鐘。
逐次逼近型ADC在逐次逼近的方法上分為兩種，以3比特采樣為例，它首先將基準電壓分為7個比較電壓，使輸入信號同時與這7個電壓進行比較，最接近的比較電壓是表示數值;第二種是將輸入電壓逐次接近電壓的二分之一、四分之一、八分之一等，順序產生比較后的數字信號。
ADC應用
音樂錄制
模擬數字轉換器對于目前的音樂復制技術至關重要。由于大多數音樂都在計算機上制作，當模擬信號被錄制，就需要一個模擬數字轉換器來創建脈沖編碼調制（PCM）數據流，并可以以數字音樂格式刻錄在CD上。
信號處理
在模擬信號需要以數字形式處理、存儲或傳輸時，模擬數字轉換器幾乎必不可少。例如，快速視頻模擬數字轉換器在電視調諧卡中得到了應用。8，10，12或16位的慢速在片（On-chip）模擬數字轉換器在單片機里十分普遍。
數據采集系統（DAQ）是現代電子設備中不可或缺的一部分，主要用于高精度地捕獲電子設備和傳感器產生的信號，以便進行實時處理、硬件在環仿真、自動測試以及數據...
ADC電路主要存在靜態仿真和動態仿真兩類仿真，針對兩種不同的仿真，我們存在不同的輸入信號和不同的數據采樣，因此靜態仿真和動態仿真是完全不同的兩個概念，所...
領慧立芯LHA5278 8通道同步采樣24位ΣΔ ADC產品介紹
LHA5278是一款8通道同步采樣24位ΣΔ ADC，其數據輸出速率可支持到256KSPS。LHA5278具有出色的直流和交流性能，INL達2ppm/R...
Analog Devices Inc. AD4080差分SAR ADC數據手冊
Analog Devices AD4080差分SAR ADC是高速、20位、低噪聲、低失真、易驅動、逐次逼近寄存器 (SAR) 模數轉換器 (ADC)。...
Analog Devices Inc. AD4052緊湊型低功耗Easy Drive SAR模數轉換器數據手冊
Analog Devices AD4052緊湊型低功耗輕松驅動逐次逼近寄存器(SAR)模數轉換器(ADC)是多功能16位器件，可在不影響精度的情況下實現...
Analog Devices Inc. AD4131 Σ-Δ模數轉換器特性/應用/功能圖
Analog Devices AD4131 Σ-Δ模數轉換器 (ADC) 是一款超低功耗、高精度測量解決方案，適用于低帶寬電池供電應用。該模擬前端 (A...
Analog Devices Inc. ADE9178能量管理DSP數據手冊
Analog Devices ADE9178能量管理DSP是一款計量數字信號處理器（DSP），搭配ADE9113/ADE9112/ADE9103 Σ-Δ...
Analog Devices Inc. AD4170低噪聲精密SigmaDelta模數轉換器數據手冊
Analog Devices Inc. AD4170低噪聲精密SigmaDelta ADC設計用于精密測量應用，輸入帶寬為直流至50kHz。Analo...
TPS62916-Q1 汽車級、3V 至 17V 輸入、6A 低噪聲降壓轉換器，集成鐵氧體磁珠濾波器數據手冊
符合汽車標準的 TPS6291x-Q1 器件是一系列高效率、低噪聲和低紋波電流模式同步降壓轉換器。這些器件專為通常使用 LDO 進行后置穩壓的噪聲敏感型...

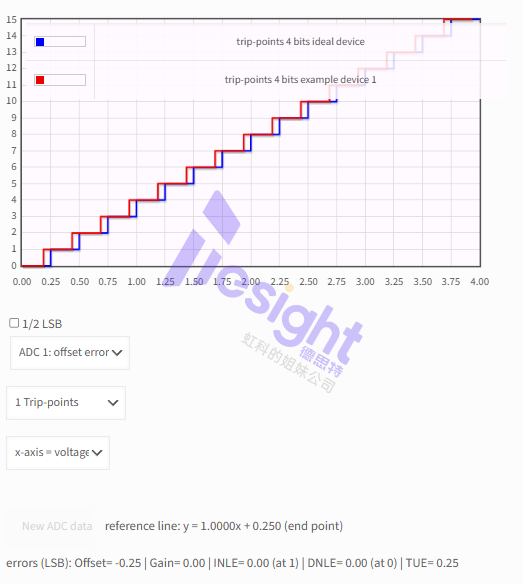

ADC靜態參數全解析：從偏移誤差到未調整總誤差，一文掌握核心計算！
