概述

ADL5960是一款寬帶矢量網絡分析儀前端，包括電阻雙向橋、下變頻混頻器、可編程IF放大器和濾波器以及高度靈活的本振(LO)接口。該電橋在高達17 GHz的頻率下提供>10 dB的方向性，且電橋的主傳輸線路在RFIN至RFOUT范圍內其寬帶阻抗匹配至50 Ω，并具有平坦的頻率響應和<2.5 dB的典型插入損耗。

ADL5960支持幾種不同的LO接口配置，可簡化VNA解決方案的時鐘設計并將該器件接口至模數轉換器(ADC)。LO接口中的分頻器和倍頻器可以在驅動（LOP和LOM）引腳的電源工作頻率范圍外實現測量掃描。這樣，ADL5960可在整個20 GHz帶寬內進行操作，同時將6 GHz頻率合成器用作LO源。通過（OFP和OFM）接口驅動的IF頻率偏移混頻器通過同一頻率源驅動（掃描的）RF和LO信號來實現進一步簡化。然后IF輸出信號頻率由驅動（OFP和OFM）接口的低頻源確定。在使能4分頻的情況下以ADC采樣頻率驅動此接口可自動居中第一奈奎斯特區中的IF輸出信號。

具有可編程帶寬的IF濾波器以及具有可單獨編程增益的IF放大器可對入射通道（IFFP和IFFM）和反向通道（IFRP和IFRM）IF接口上的IF信號進行同步動態范圍優化。IF放大器具有可調輸出共模電平以及足夠的驅動能力，可直接與各種ADC進行接口。

ADL5960中的所有配置和功能均可通過3線式串行外設接口(SPI)并使用ADI-SPI接口標準進行完全編程。ADL5960提供小尺寸26引腳、3 mm × 4 mm LFCSP封裝。
數據表：*附件：ADL5960 10MHz至20GHz、集成矢量網絡分析儀技術手冊.pdf

應用

• 寬帶、多端口矢量網絡分析儀
• S參數幅度和相位測量
• 在線RF電源管理
• 自動化測試設備
• 反射計
• 材料分析

特性

• 寬帶集成雙向橋
  • 原始方向性：24.1 dB (1 GHz)，12.8 dB (18 GHz)
  • 低插入損耗：1.1 dB (1 GHz)，1.9 dB (18 GHz)
  • 回波損耗：>12 dB（典型值）
• SPI可配置LO接口
  • 除以2；乘以1、2或4
  • 偏移LO接口在fRF = fLO的情況下啟用驅動
  • 單端或差分驅動
  • SYNC功能——多設備同步
• 高動態范圍寬帶IF信號路徑
  • SPI可編程IF帶寬：1 MHz至100 MHz
  • SPI可編程IF增益，6 dB步長
  • 外部可調輸出共模電平
• 5位SPI可讀溫度傳感器
• 低功耗關斷模式
• 3 mm × 4 mm、26引腳LGA

框圖

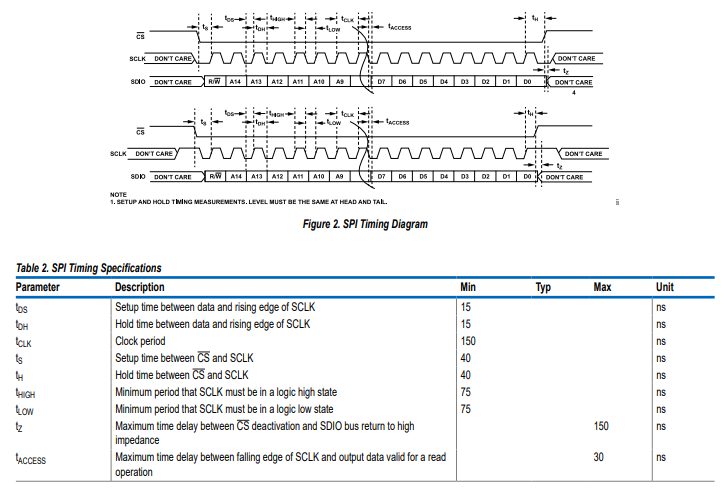

串行接口時序規格

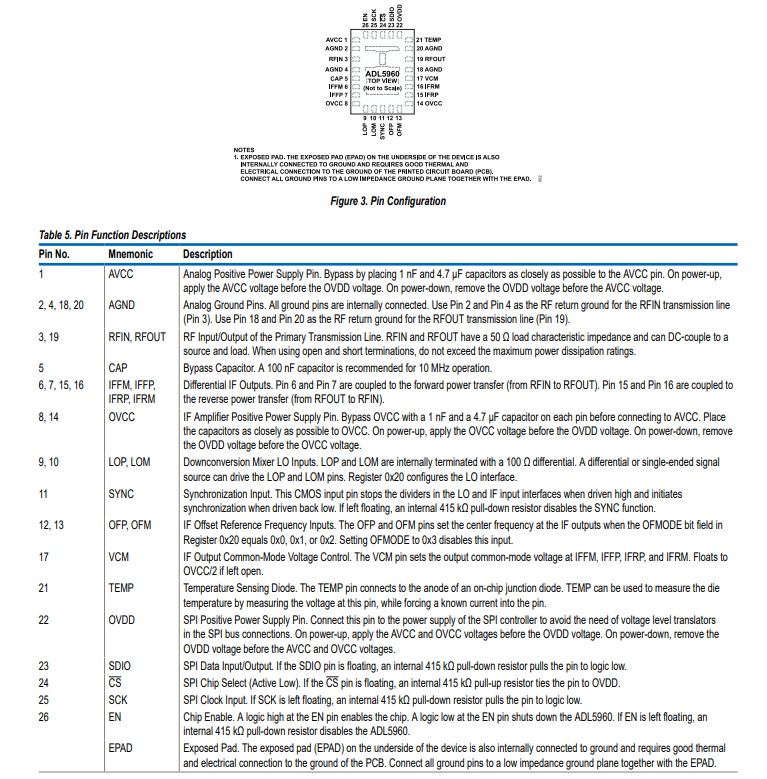

引腳配置描述

典型性能特征

操作理論

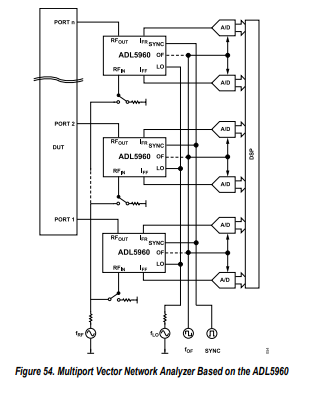

ADL5960器件之間的相位同步通過LO和偏移頻率信號實現。為了獲得最佳精度，最好使LO源到每個ADL5960器件的傳播延遲相匹配。殘余延遲差異可以通過VNA系統的校準程序來解決。信號線至失調接口的布線不太重要，因為它們的工作頻率要低得多。SYNC接口用于強制所有ADL5960器件中的LO和失調分頻器處于相同的已知初始狀態，以便器件之間不存在相位模糊。上電后向該輸入施加一個脈沖就足以同步所有器件。在施加LO信號之前執行此同步。在這種情況下，同步脈沖的時序并不重要。
為獲得最佳精度，建議對所有ADL5960IF通道進行同步采樣。對于高端口數量，多通道同步采樣ADC可以顯著減少解決方案的尺寸。其中一些多通道器件內置數字下變頻(DDC)和抽取濾波器，可以減少數字信號處理器(DSP)的處理量。通過在RF路徑中插入可編程RF濾波器以過濾RF源的任何諧波成分，以及插入可編程衰減器以補償傾斜，可以進一步增強系統的性能。濾波器、開關和傳輸線引入的頻率。
